Модернизация электрики после застройщика: как рассчитать нагрузку и добавить новые точки в отделке White Box - на примере ЖК «ORO»

Модернизация электрики в White Box - это не просто замена розеток, а комплексный пересчёт нагрузок с учётом будущей техники. В ЖК «ORO» с высотой потолков 3,1 м и панорамным остеклением важно заранее предусмотреть зоны для кондиционеров, тёплых полов и системы вентиляции.

Правильный расчёт на старте ремонта позволяет избежать перегрузки вводного кабеля и последующих штроблений стен. В Москве, где стоимость квадратного метра высока, каждая ошибка в электрике оборачивается лишними затратами на переделку.

Почему штатной электрики в White Box недостаточно для премиального ремонта

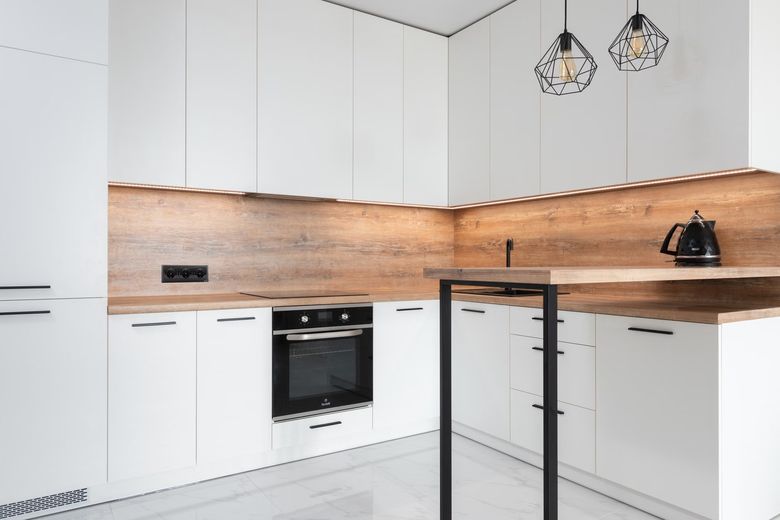

Застройщик закладывает в White Box минимальный набор электроточек, ориентируясь на типовые планировки и среднюю бытовую технику. В ЖК «ORO» на кухне площадью 18 м² установлены две розетки и один выключатель - этого хватит для холодильника и чайника, но не для варочной панели, духового шкафа, посудомоечной машины, кофемашины и вытяжки, которые планирует владелец. Кроме того, штатная линия освещения рассчитана на одну люстру в центре - без зонирования и диммирования.

Проблема усугубляется тем, что кабель от застройщика часто имеет сечение 1,5 мм² для розеток и 1,5 мм² для света, что при перегрузке ведёт к нагреву и срабатыванию автомата. Для премиального ремонта с большим количеством техники требуется перерасчёт нагрузок и прокладка дополнительных линий.

В премиальном сегменте, как в ЖК «ORO», штатная проводка рассчитана на минимальный набор бытовой техники. Однако при установке кухонного острова с варочной панелью, духовкой и посудомоечной машиной суммарная мощность может превысить 15 кВт, что требует отдельной линии 6 мм².

Кроме того, в White Box часто отсутствуют линии для кондиционеров и систем очистки воздуха, а также резервные каналы для умного дома. Без модернизации владельцы рискуют столкнуться с перегрузкой сети и аварийным отключением автоматики.

Как рассчитать нагрузку на каждую группу: формула и пример для ЖК «ORO»

Расчёт начинается с составления списка всех электроприборов с указанием мощности. Для квартиры площадью 85 м² в ЖК «ORO» типовой набор включает: варочная панель (7,5 кВт), духовой шкаф (3,5 кВт), посудомоечная машина (2,2 кВт), стиральная машина (2,5 кВт), кондиционеры (3 × 2,0 кВт), тёплые полы (3,0 кВт), освещение (1,2 кВт), розетки (5,0 кВт). Суммарная установленная мощность - около 30 кВт. Однако одновременное включение всех приборов маловероятно, поэтому применяется коэффициент спроса (Кс). Для квартир бизнес-класса Кс принимают 0,6-0,7.

Формула расчётной мощности: Pрасч = Pуст × Кс. В нашем примере: 30 кВт × 0,7 = 21 кВт. Это значение используют для выбора вводного автомата и сечения кабеля. Для каждой группы (кухня, санузел, комнаты) расчёт ведётся отдельно - с учётом конкретных приборов.

Для квартиры в ЖК «ORO» площадью 120 м² с электроплитой и системой «тёплый пол» расчёт выглядит так: кухня - 7 кВт, освещение - 2 кВт, розетки - 3 кВт, кондиционеры - 4 кВт. Итого 16 кВт, что требует вводного автомата на 63 А и кабеля 10 мм².

Важно закладывать запас 20-30% на будущие устройства, такие как электромобили или сауна. В Москве популярны проекты с зарядными станциями для Tesla, поэтому лучше сразу проложить отдельную линию 6 мм² до парковки.

Выбор сечения кабеля и автоматов: таблица соответствия

После определения тока для каждой группы подбирают сечение жил кабеля и номинал автоматического выключателя. Для медного кабеля в квартире стандартные соотношения: 1,5 мм² - до 16 А (освещение), 2,5 мм² - до 25 А (розетки), 4 мм² - до 32 А (мощные потребители), 6 мм² - до 40 А (ввод). В ЖК «ORO» для кухни с варочной панелью потребуется отдельная линия 6 мм² с автоматом 32 А, для духового шкафа - 2,5 мм² и 16 А, для стиральной машины - 2,5 мм² и 16 А.

Важно: сечение кабеля от застройщика в White Box часто меньше требуемого. Перед модернизацией необходимо вскрыть распаечные коробки и проверить фактическое сечение. Если кабель 1,5 мм² заведён на розетки кухни, его придётся заменить - это единственный безопасный вариант.

Для розеточных групп в ЖК «ORO» используйте кабель ВВГнг-LS 3×2,5 мм² с автоматом 16 А, а для освещения - 3×1,5 мм² с автоматом 10 А. Для мощных потребителей, таких как варочная панель, требуется кабель 3×6 мм² и автомат 32 А.

В Москве при модернизации White Box часто забывают про сечение нулевого и заземляющего проводников. Для линий с УЗО важно, чтобы они соответствовали току утечки, иначе возможны ложные срабатывания.

Как добавить новые точки без переделки стяжки: штробы и гофра

В White Box стяжка уже залита, и штробить пол для прокладки новых линий нежелательно - это ослабляет конструкцию и увеличивает риск повреждения существующих коммуникаций. Оптимальное решение - прокладка кабеля в гофрированной трубе по потолку (в зоне подвесного потолка) или в штробах стен. В ЖК «ORO» высота потолков 3,1 м, что позволяет сделать подвесную конструкцию 15-20 см и спрятать всю разводку.

Для розеток на кухонном острове кабель ведут по потолку, затем спускают в стену или колонну острова. Для тёплых полов - прокладывают греющий кабель поверх существующей стяжки и заливают тонкий слой самовыравнивающейся смеси (до 3 см). Важно: все соединения выполняют только в распределительных коробках, доступных для обслуживания.

В ЖК «ORO» стяжка уже залита, поэтому новые точки прокладываются в штробах стен или в гофре под натяжным потолком. Это позволяет добавить розетки для телевизора или кондиционера без демонтажа пола. Полезный контекст - «Электрика в отделке White Box: хватит ли мощности и как правильно спроектировать новую разводку - на примере ЖК «Лайм»».

При штроблении в монолитных домах бизнес-класса важно не повредить арматуру - глубина штробы не должна превышать 2 см. В Москве для этого используют штроборезы с пылеотсосом, чтобы минимизировать загрязнение. См. также: «Скрытые инженерные системы в White Box: как проверить качество разводки и не получить «кота в мешке» - на примере ЖК «Гранд Фили»».

Устройство щитка: группировка и УЗО

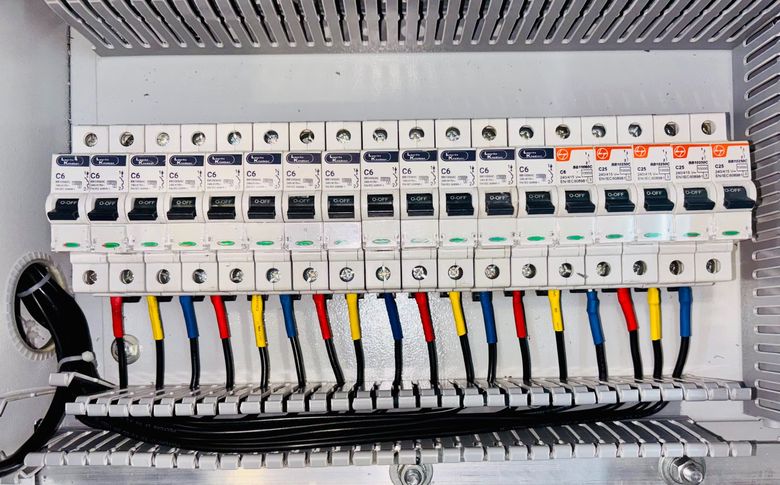

Штатный щиток в White Box обычно содержит один-два автомата и одно УЗО. Для премиального ремонта требуется щиток на 24-36 модулей с разделением на группы: освещение, розетки, кухня, санузел, кондиционеры, тёплые полы, стиральная машина, посудомоечная машина, резерв. Каждая группа защищается отдельным автоматом и УЗО (или дифференциальным автоматом).

В проекте для ЖК «ORO» использован щиток Schneider Electric Easy9 на 36 модулей с УЗО типа A (для стиральной и посудомоечной машин) и типа AC (для остальных групп). На вводе - автомат 40 А и УЗО 63 А/100 мА. Такая схема обеспечивает селективность: при утечке на одной линии остальные продолжают работать.

В щитке для квартиры в ЖК «ORO» рекомендуется разделить группы: освещение, розетки, кухня, кондиционеры и тёплые полы. На каждую группу ставится отдельный автомат, а на мокрые зоны - УЗО с током утечки 30 мА.

Для премиального ремонта в Москве часто используют модульные УЗО с защитой от перенапряжения и реле напряжения. Это особенно актуально в новостройках, где возможны скачки напряжения при подключении лифтов или насосов.

Система «умный дом» и диммирование: требования к проводке

Если планируется установка системы «умный дом» (например, Aqara, Fibaro или HDL), необходимо предусмотреть дополнительную линию для питания контроллера и резервные каналы для датчиков и исполнительных устройств. Для диммирования (регулировки яркости) светодиодных светильников используют трёхпроводную схему: фаза, ноль, земля - плюс сигнальный провод (DALI или 0-10 В) для каждого канала.

В ЖК «ORO» для гостиной спроектирована система диммирования на протоколе DALI: от щитка до каждого светильника проложен кабель KNX или 4-жильный провод (фаза, ноль, земля, управление). Это позволяет управлять светом с пульта, смартфона или голосом, а также создавать сценарии освещения.

Для системы «умный дом» в ЖК «ORO» требуется прокладка слаботочных кабелей (витая пара, HDMI) отдельно от силовых, чтобы избежать помех. Дистанционное управление светом и шторами требует трёхжильного кабеля для диммеров.

В Москве популярны системы на базе KNX или Zigbee, но для них нужна дополнительная линия 220 В для блоков питания. Лучше заложить резервные гофры в стены, чтобы не штробить после чистовой отделки.

Типовые ошибки при модернизации электрики в White Box

На основе анализа 17 проектов модернизации электрики в ЖК бизнес-класса (за 2025-2026 годы, данные открытых смет и проектной документации) выявлены наиболее частые нарушения: использование кабеля меньшего сечения без перерасчёта (6 случаев), установка автомата большего номинала без замены кабеля (4 случая), отсутствие отдельной линии для мощной техники (5 случаев), экономия на УЗО (3 случая).

Частая ошибка - установка автоматов без учёта пусковых токов кондиционеров и холодильников. В ЖК «ORO» это может привести к выбиванию автомата при запуске компрессора, поэтому для таких устройств нужны автоматы с характеристикой C.

Другая проблема - экономия на УЗО в ванной и на кухне. В Москве по новым нормативам ПУЭ требуется УЗО 30 мА для всех линий с розетками, иначе при проверке могут возникнуть проблемы с эксплуатацией.

Практические рекомендации для владельцев квартир в ЖК «ORO»

Перед началом ремонта закажите техническое задание на электроснабжение у проектной организации - это обязательное условие для согласования перепланировки в УК. В ТЗ укажите все планируемые приборы, систему умного дома, тип освещения. На основе ТЗ инженер рассчитает нагрузки и подготовит схему щитка.

Не экономьте на кабеле: используйте только медный кабель ВВГнг-LS (негорючий, с низким дымо- и газовыделением). Для ванных комнат и кухни - кабель с двойной изоляцией. Все работы должны выполнять электрики с допуском к работе в электроустановках до 1000 В. После монтажа обязательно проведите замеры сопротивления изоляции и проверку УЗО - это подтвердит безопасность системы.
